Как правильно подобрать кламповое соединение

Кламповое соединение (Clamp) - это соединительная деталь трубопровода, представляющая собой быстро-разборное соединение, состоящее из двух приварных патрубков, прокладки и специального хомута с винтом. Преимущества клампового соединения заключается в том, что разобрать и собрать данное соединение можно без использования инструментов. В основном применяется в пищевой промышленности - пивоварении, дистилляции а также при производстве молока и молочных продуктов. Кламп в сборе часто используют в фармацевтической отрасли, поскольку оно обладает быстрой сборной и разборной способностью, что помогает осуществлять оперативную очистку и дезинфекцию.

Составляющие кламп соединения из нержавеющей стали AISI304

Кламп состоит из 4 частей:

• Штуцер кламповый – (2 шт.) изготовлены как с пищевой стали AISI 304, поскольку именно эта часть соединения соприкасается с рабочей средой продукта
• Уплотнение – (EPDM, SILICON, VITON, PTFE, NBR) чаще всего используется уплотнение из пищевой резины (EPDM) или силикона (SILICON), они отлично справляются с поставленными задачами, но иногда требуется замена на уплотнение VITON, из-за повышенной температуры или агрессивной среды
• Хомут кламповый - эта деталь представляет собой две скобы из 304 марки стали, которые обжимают два штуцера с уплотнением между ними и фиксируются зажимным винтом
• Заглушка кламповая – используется вместо одного штуцера для перекрытия потока рабочей среды в трубопроводной системе

Все элементы клампа выполнены из нержавеющей стали AISI 304 - пищевая сталь, главным образом востребована в пищевой промышленности и в средах с окислительным характером.

Процесс сборки и разборки клампа занимает максимально короткое время. Главное помните, что штуцера к трубе нужно приваривать в разобранном виде, а иначе вы попросту сожжете уплотнение!

Кламповое соединение или резьбовое соединение (муфта молочная)?

Самый часты впосрос: "Что лучше купить кламповое соединение или муфту молочную?". Безусловно, кламп в сборе выигрывает практически по всем характеристикам перед резьбовым соединением, кроме одного – цены, стоимость клампвого соединения немного выше, чем у муфты молочной. Однако, если вам не нужно часто разбирать и собирать конструкцию, то лучше взять муфту молочную. Это сэкономит вам немного денег.

Кламповое соединение в сборе может быть представлено в нескольких стандартах DIN / SMS / ISO, они все очень похожи между собой, но каждый стандарт имеет свои характерные отличия. Что бы правильно подобрать кламп, вам необходимо замерить все его основные части, а именно:

• Наружный диаметр приварной части штуцера;
• Внутренний диаметр штуцера;
• Обжимная часть штуцера, которая фиксируется хомутом;

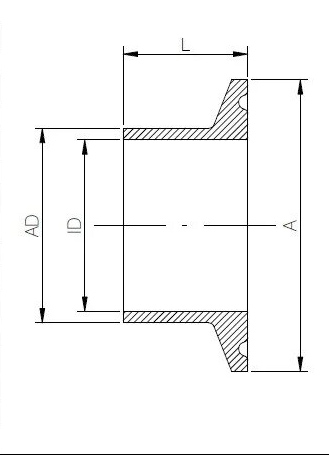

Кламповое соединение: таблица с размерами по стандарту DIN

DN	ID, мм	AD, мм	A, мм	L, мм
10	10	13	34	18
15	16	19	34	18
20	20	23	34	18
25	26	29	50,5	21,5
32	32	35	50,5	21,5
40	38	41	50,5	21,5
50	50	53	64	21,5
65	66	70	91	28
80	81	85	106	28
100	100	104	119	28
125	125	129	155	28
150	150	154	183	28
200	200	204	233,5	28
